ทำความรู้จักกับดอกเอ็นมิลในงานกัดวัสดุ




การกัดวัสดุเป็นกระบวนการเคลื่อนที่ของดอกกัดลงบนพื้นผิวของชิ้นงาน เพื่อกำจัดส่วนที่ไม่ต้องการบนชิ้นงานออกไป โดยมีดอกเอ็นมิล (End Mill) หรือดอกกัดเป็นอุปกรณ์กัดวัสดุที่สามารถกัดวัสดุได้หลากหลายรูปแบบ ไม่ว่าจะเป็นกัดผิวด้านนอก กัดข้าง กัดพื้นผิวโค้ง (Curved Surface) และเจาะรู ก็สามารถทำงานได้ในดอกเดียว



สำหรับบทความนี้จะทำให้คุณเข้าใจกระบวนการทำงานของดอกเอ็นมิลมากขึ้น รวมถึงประเภทที่แตกต่างกันของดอกเอ็นมิล และงานกัดที่ดอกเอ็นมิลสามารถทำได้ เพื่อช่วยให้คุณตัดสินใจเลือกดอกเอ็นมิลได้ตรงตามลักษณะงานที่ต้องการ



ทำความรู้จักกับการกัดวัสดุ



ก่อนลงรายละเอียดถึงดอกเอ็นมิล มาเข้าใจวิธีการกัดวัสดุกันก่อนว่าการกัดวัสดุนั้นมีวิธีการอย่างไร และมีชื่อเรียกว่าอะไรบ้าง

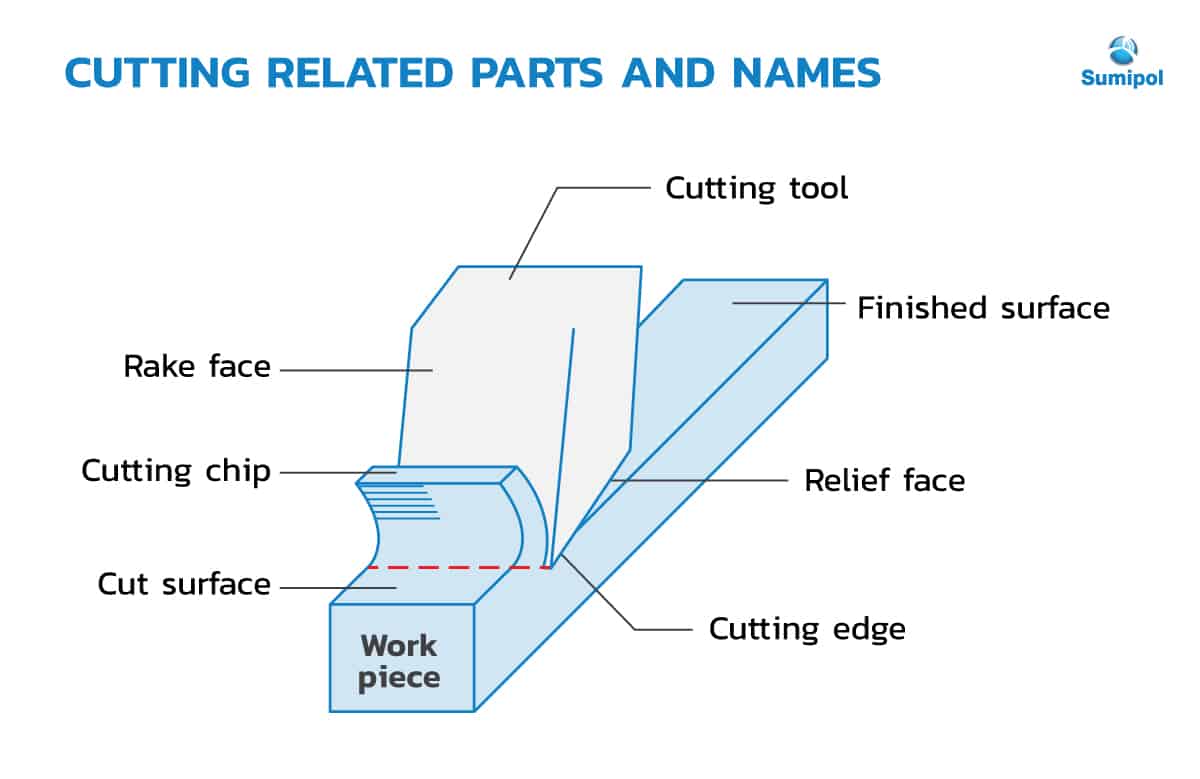

รูปภาพทำความรู้จัก ดอกเอ็นมิล



องค์ประกอบต่างๆ ในกระบวนการกัดวัสดุมีดังนี้



  1. Work Piece เป็นชิ้นงานที่ต้องการนำมากัด เพื่อตกแต่งผิวและกัดเอาส่วนที่ไม่ต้องการออก



  1. Cutting Tool วัสดุกัดโดยที่ส่วนปลายจะมีฟันกัดรูปแบบต่างๆ ที่ถูกออกแบบมาสำหรับใช้งานกัดในรูปแบบที่เฉพาะเจาะจง



  1. Rack Face ส่วนของฟันกัดที่ใช้ในการกัดผิววัสดุ



  1. Cutting Chip เศษของชิ้นงานที่ถูกกัดออกด้วยวัสดุกัด



  1. Cut Surface ส่วนของชิ้นงานที่ต้องการกัดออก



  1. Finished Surface ผิวของชิ้นงานหลังจากที่ถูกกัดแล้ว



ทำความรู้จักกับดอกเอ็นมิล



ดอกเอ็นมิลหรือดอกกัด ใช้สำหรับกัดชิ้นงานให้เป็นรูปทรงตามที่ต้องการ ไม่ว่าจะเป็นการกัดข้าง กัดขอบ ตัดวัสดุ  หรือเจาะรู โดยดอกเอ็นมิลถูกออกแบบให้มีฟันกัดหลายชนิดเพื่อนำไปใช้กัดชิ้นงานตามความเหมาะสม

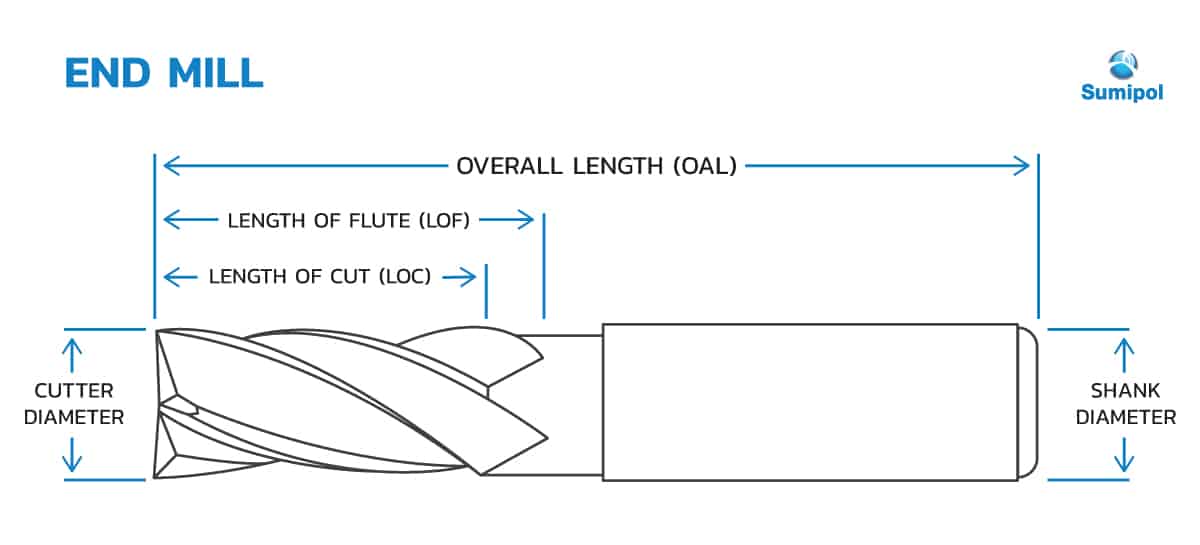

รูปภาพที่2 ภายในบทความ ดอกเอ็นมิล



ส่วนประกอบของดอกเอ็นมิลประกอบไปด้วย



    1. Cutter Diameter (เส้นผ่านศูนย์กลางใบมีด)



เส้นผ่านศูนย์กลางใบมีด วัดที่บริเวณส่วนหัวของดอกเอ็นมิล หรือส่วนปลายฟันกัด ซึ่งจะมีขนาดเส้นผ่านศูนย์กลางแตกต่างกันตามลักษณะการนำไปใช้งาน



  1. Shank Diameter (เส้นผ่านศูนย์กลางด้ามจับ)



เส้นผ่านศุนญืกลางด้ามจับ วัดที่บริเวณส่วนท้ายของดอกเอ็นมิล เป็นส่วนที่ใช้สำหรับจับยึดกับตัวจับดอกกัด ขนาดของเส้นผ่านศูนย์กลางด้ามจับช่วยให้สามารถเลือกด้ามจับที่มีขนาดพอดีกับตัวจับ



  1. Overall Length (OAL) & Length of Cut (LOC) (ความยาวโดยรวมของดอกเอ็นมิลและความยาวของเกลียว)



ทั้ง 2 ส่วนนี้เป็นการวัดขนาดความยาวของดอกเอ็นมิลโดย

  • OAL เป็นความยาวทั้งหมดตั้งแต่ปลายด้ามจับไปจนถึงปลายของดอกกัด ไว้สำหรับเลือกใช้ดอกเอ็นมิลให้เหมาะกับอุปกรณ์จับดอก
  • LOC เป็นความยาวของปลายที่เป็นเกลียวทั้งหมดเพื่อดูระยะความลึกที่ดอกเอ็นมิลสามารถกัดวัสดุได้

รูปภาพที่3 ภายในบทความ ดอกเอ็นมิล

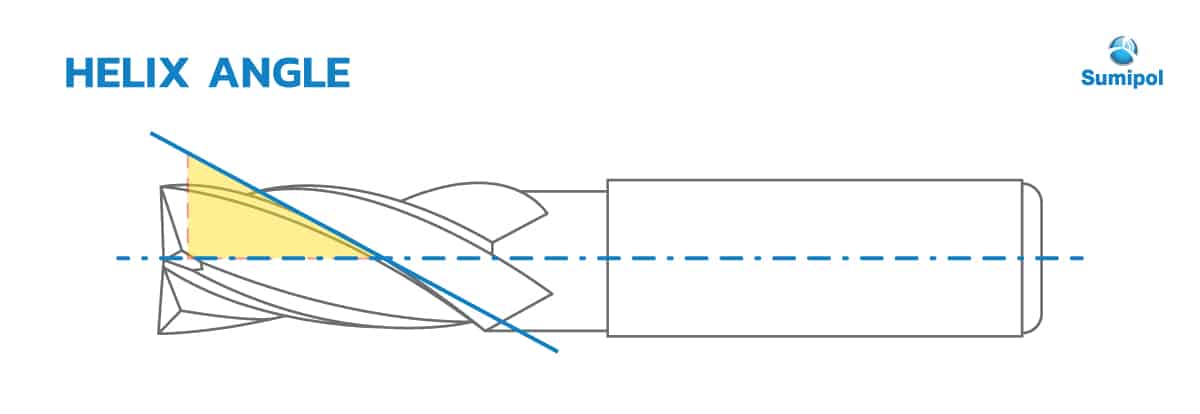

  1. Helix Angle (มุมวงก้นหอย)



มุมวงก้นหอยมาจากการคำนวณเพื่อหาความแข็งแรงของดอกเอ็นมิล โดยลากเส้นตามแนวของดอกเอ็นมิล จากนั้นลากอีกเส้นตามแนวเกลียว จะได้รูปสามเหลี่ยมที่มีมุมองศาแตกต่างกัน

  • มุม 45 องศา เหมาะสำหรับงานกัดที่ใช้ความเร็วรอบสูง และกัดบนวัสดุที่มีความแข็ง
  • มุม 40 องศา เหมาะสำหรับงานกัดที่ใช้ความเร็วในระดับปานกลาง และให้งานกัดที่มีคุณภาพดี
  • มุม 35 องศา เหมาะกับงานกัดที่ช้า เกลียวมีความแข็งแรงเพื่อให้เหมาะกับงานกัดวัสดุที่มีความแข็งมาก



ประเภทของดอกเอ็นมิล



ดอกเอ็นมิลแบ่งได้เป็นหลายประเภทตามความเหมาะสมของลักษณะงานกัด โดยในบทความนี้ยกมา 4 ประเภทที่เป็นที่นิยม ได้แก่



  • Square End Mills ส่วนฟันดอกกัดจะเป็นรูปเหลี่ยม โดยดอกกัดประเภทนี้ใช้ในการกัดวัสดุทั่วไป รวมถึงการใช้งานเพื่อกัดร่องและกัดข้าง
  • Ball End Mills ส่วนฟันดอกกัดจะเป็นทรงโค้ง ใช้สำหรับงานกัดวัสดุที่ต้องการเจาะรูเกลียวให้ก้นรูเป็นทรงโค้ง หรือกัดร่องที่ต้องการให้ก้นร่องเป็นทรงโค้ง
  • Roughing End Mills ดอกกัดหยาบโดยตัวฟันกัดจะเป็นร่องขรุขระ เพื่อลดการสั่นสะเทือนจากการทำงานหนัก ใช้สำหรับงานกลึงหนักที่ต้องการกำจัดชิ้นส่วนที่ไม่ต้องการออกจากชิ้นงานที่มีความแข็งมาก
  • Radius End Mills ส่วนฟันของดอกกัดจะมีความโค้งมนเล็กน้อย ใช้สำหรับงานกัดที่ต้องการขนาดรัศมีที่เฉพาะเจาะจง และสามารถใช้ในการกัดลบมุมและตัดของของชิ้นงาน



ตัวอย่างชิ้นงานที่ใช้การกัดและการกลึงด้วยดอกเอ็นมิล

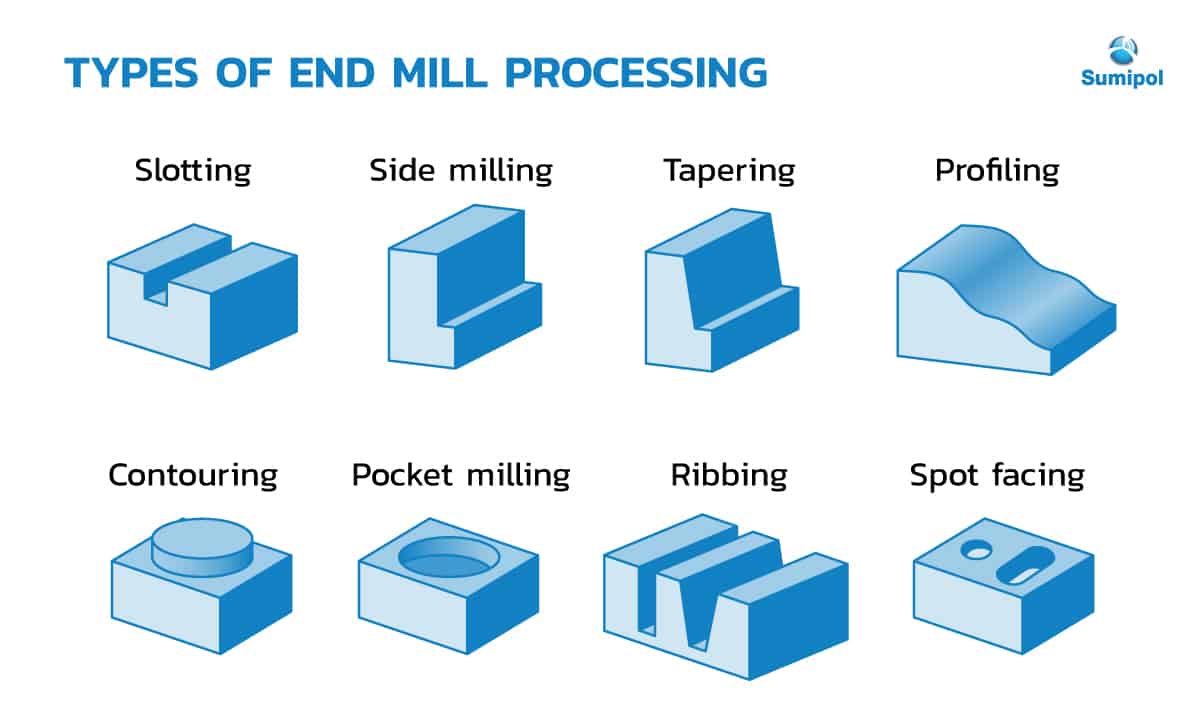

รูปที่4 ภายในบทความ ดอกเอ็นมิล



ตัวอย่างชิ้นงานที่เกิดจากการกัดหรือกลึงด้วยดอกเอ็นมิล ได้แก่



การกัดร่อง (Slotting), การกัดข้าง (Side Milling), การต๊าปผิวข้าง (Tapering), การทำทรงโค้ง (Profiling), การตัดขอบ (Contouring), การกัดหลุม (Pocket Milling), การทำโครง (Ribbing), การเจาะผิวชิ้นงาน (Spot Facing)



จำนวนฟันกัดของดอกเอ็นมิล



การเลือกใช้งานดอกเอ็นมิลต้องเข้าใจเรื่องจำนวนของฟันกัดให้ดี เพื่อช่วยให้สามารถเลือกดอกเอ็นมิลได้ตรงกับความต้องการใช้งาน โดยแบ่งประเภทฟันกัดได้ ดังนี้



  • ดอกเอ็นมิลแบบ 1 ฟัน ถูกออกแบบมาใช้งานสำหรับเจาะวัสดุแข็งที่ใช้ความเร็วรอบสูงในการเจาะเศษให้หลุดออก
  • ดอกเอ็นมิลแบบ 2 ฟัน ถูกออกแบบให้มีพื้นที่ของร่องคายเศษที่กว้าง เพื่อช่วยให้คายเศษวัสดุที่ถูกกัดได้ดี จึงเหมาะกับการกัดวัสดุที่มีความนิ่ม
  • ดอกเอ็นมิลแบบ 3 ฟัน ถูกออกแบบมาให้มีร่องคายเศษเหมือนกับแบบ 2 ฟัน แต่แบบ 3 ฟันมีหน้าตัดที่กว้างกว่าทำให้ใช้กัดวัสดุที่มีความแข็งได้ดีทั้งโลหะที่เป็นเหล็ก และโลหะทั่วไป
  • ดอกเอ็นมิลแบบ 4 ฟันขึ้นไป ถูกออกแบบให้ใช้ในการกัดงานที่มีความเร็วรอบมากขึ้น แต่จะมีปัญหาที่การคายเศษได้ไม่ค่อยดี แต่ข้อดีของฟันที่มากขึ้นช่วยให้เก็บรายละเอียดผิวได้ดี



สรุปบทความ



ดอกเอ็นมิลเป็นดอกกัดที่ทำมาจากเหล็กคุณภาพสูงไม่ว่าจะเป็น ทรังสเตนคาร์ไบด์ ไฮสปีดโคอบอลล์ ที่มีความทนทานต่อการสึกหรอ เหมาะกับการใช้ในงานกัด งานกลึงที่ต้องการความเที่ยงตรง และการผลิตชิ้นงานคุณภาพสูง



การเลือกใช้งานดอกเอ็นมิลต้องเลือกใช้ให้เหมาะสมกับกระบวนการทำงาน โดยพิจารณาให้ดีทั้งความยาว หน้าตัดดอก จำนวนฟันกัด และเครื่องจักรที่ต้องนำไปใช้งาน เนื่องจากดอกเอ็นมิลแต่ละประเภทถูกออกแบบมาให้ทำงานอย่างเฉพาะเจาะจง ซึ่งถ้าเลือกดอกเอ็นมิลที่ไม่เหมาะสมกับการใช้งานจะทำให้ดอกสึกหรอหรือเสื่อมสภาพอย่างรวดเร็ว
