Dial Test Indicators
Mitutoyo

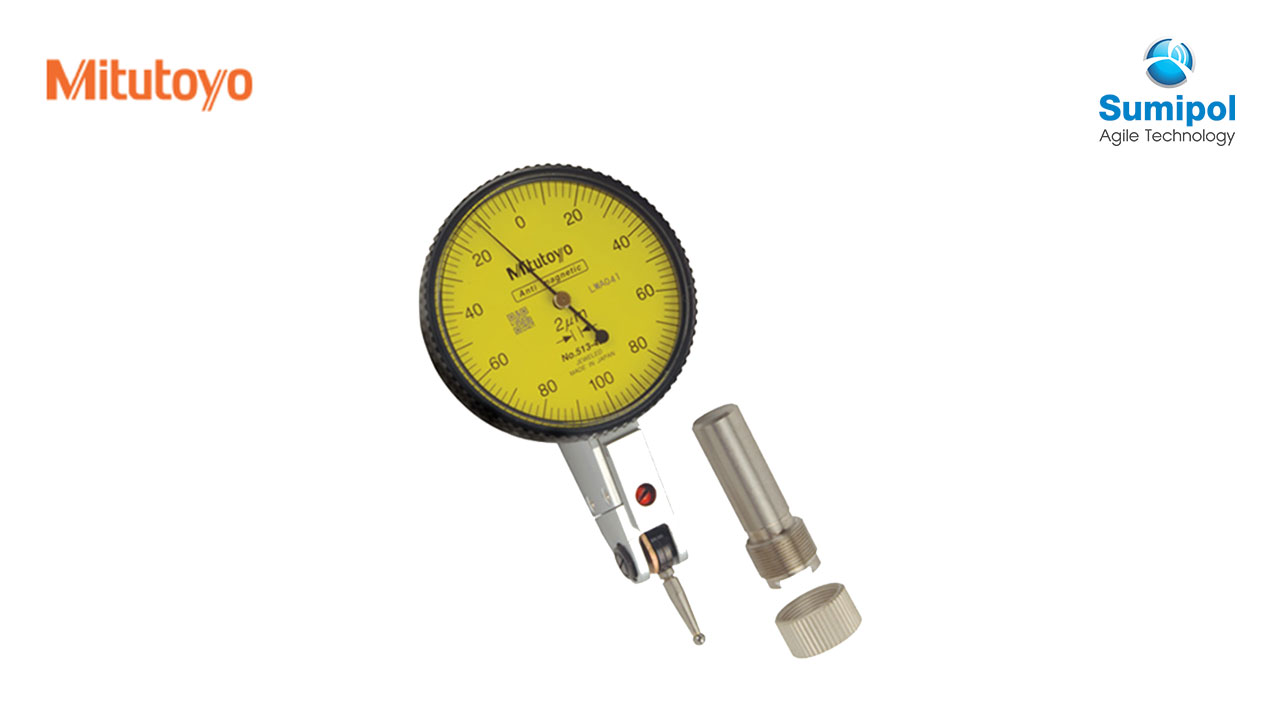

Dial Test Indicators – Horizontal Type

Series 513

  • ใช้งานง่าย และให้การวัดที่แม่นยำในพื้นที่แคบหรือพื้นที่ปิด รวมทั้งเส้นผ่านศูนย์กลางภายใน และภายนอกที่ไดอัลเกจไม่สามารถเข้าถึงได้
  • โครงสร้างแบบไม่มีคลัตช์ (No-clutch) สำหรับการกลับทิศทางการวัดอัตโนมัติ
  • ขอบหน้าปัดแบบชิ้นเดียวและดีไซน์แบบคริสตัล พร้อม O-ring ให้ความทนทานต่อน้ำและฝุ่น
  • หน้าปัดแบน แบบคริสตัล ไร้แสงสะท้อน เคลือบป้องกันรอยขีดข่วน
  • ความไวสูงและการตอบสนองที่รวดเร็วเนื่องจาก jeweled bearings
  • จุดสัมผัสคาร์ไบด์มาตรฐาน
Download Catalogue
หมวดหมู่: , ป้ายกำกับ:

Inch

Order Number Type Graduation Range Accuracy Dial Reading Measuring Force L
513-402-10E Horizontal Type-Basic Set .0005in 0-.03in .0005in 0-15-0 0.3N or less 19.9
513-402-10T Horizontal Type-Full Set .0005in 0-.03in .0005in 0-15-0 0.3N or less 19.9
513-472-10E Horizontal Type-Basic Set .0005in 0-.03in .0005in 0-15-0 0.3N or less 19.9
513-412-10E Horizontal Type-Basic Set .0005in 0-.03in .0005in 0-15-0 0.2N or less 33.9
513-412-10T Horizontal Type-Full Set .0005in 0-.03in .0005in 0-15-0 0.2N or less 33.9
513-462-10E Horizontal Type-Basic Set .0005in 0-.03in .0005in 0-15-0 0.3N or less 19.9
513-403-10E Horizontal Type-Basic Set .0001in 0-.008in .0001in 0-4-0 0.3N or less 15
513-403-10T Horizontal Type-Full Set .0001in 0-.008in .0001in 0-4-0 0.3N or less 15
513-473-10E Horizontal Type-Basic Set .0001in 0-.008in .0001in 0-4-0 0.3N or less 15
513-463-10E Horizontal Type-Basic Set .0001in 0-.008in .0001in 0-4-0 0.3N or less 15

Inch/Metric

Order Number Type Graduation Range Accuracy Dial Reading Measuring Force L
513-406-10E Horizontal Type-Basic Set 0.0005in 0.01mm 0.03-0.7in 0-0.7mm 0.0005in 0-15-0,0-35-0 0.3N or less 19.9
513-406-10T Horizontal Type-Full Set 0.0005in 0.01mm 0.03-0.7in 0-0.7mm 0.0005in 0-15-0,0-35-0 0.3N or less 19.9

Metric

Order Number Type Graduation Range Dial Reading Measuring Force Accuracy L
513-424-10E Horizontal Type-Basic Set 0.01 0-0.5mm 0-25-0 0.3N or less 5µm 22.3
513-424-10T Horizontal Type-Full Set 0.01 0-0.5mm 0-25-0 0.3N or less 5µm 22.3
513-414-10E Horizontal Type-Basic Set 0.01 0-0.5mm 0-25-0 0.2N or less 10µm 36.8
513-414-10T Horizontal Type-Full Set 0.01 0-0.5mm 0-25-0 0.3N or less 10µm 36.8
513-466-10E Horizontal Type-Basic Set 0.01 0-0.5mm 0-25-0 0.3N or less 5µm 22.3
513-478-10E Horizontal Type-Basic Set 0.01 0-0.5mm 0-25-0 0.3N or less 5µm 22.3
513-404-10E Horizontal Type-Basic Set 0.01 0-0.8mm 0-40-0 0.3N or less 8µm 20.9
513-404-10T Horizontal Type-Full Set 0.01 0-0.8mm 0-40-0 0.3N or less 8µm 20.9
513-474-10E Horizontal Type-Basic Set 0.01 0-0.8mm 0-40-0 0.3N or less 8µm 20.9
513-464-10E Horizontal Type-Basic Set 0.01 0-0.8mm 0-40-0 0.3N or less 8µm 20.9
513-415-10E Horizontal Type-Basic Set 0.01 0-1mm 0-50-0 0.2N or less 10µm 44.5
513-415-10T Horizontal Type-Full Set 0.01 0-1mm 0-50-0 0.2N or less 10µm 44.5
513-426-10E Horizontal Type-Basic Set 0.01 0-1.5mm 0-25-0 0.4N or less 8µm 22.3
513-405-10E Horizontal Type-Basic Set 0.01 0-0.2mm 0-100-0 0.3N or less 3µm 14.7
513-405-10T Horizontal Type-Full Set 0.002 0-0.2mm 0-100-0 0.3N or less 3µm 14.7
513-465-10E Horizontal Type-Basic Set 0.002 0-0.2mm 0-100-0 0.3N or less 3µm 14.7
513-475-10H Horizontal Type-Basic Set 0.01 0-1mm 0-50-0 0.2N or less 10µm 44.5
513-425-10E Horizontal Type-Basic Set 0.002 0-0.6mm 0-100-0 0.4N or less 6µm 14.7
513-401-10E Horizontal Type-Basic Set 0.001 0-0.14mm 0-70-0 0.3N or less 3µm 12.8
513-471-10E Horizontal Type-Basic Set 0.01 0-0.14mm 0-70-0 0.3N or less 3µm 12.8
