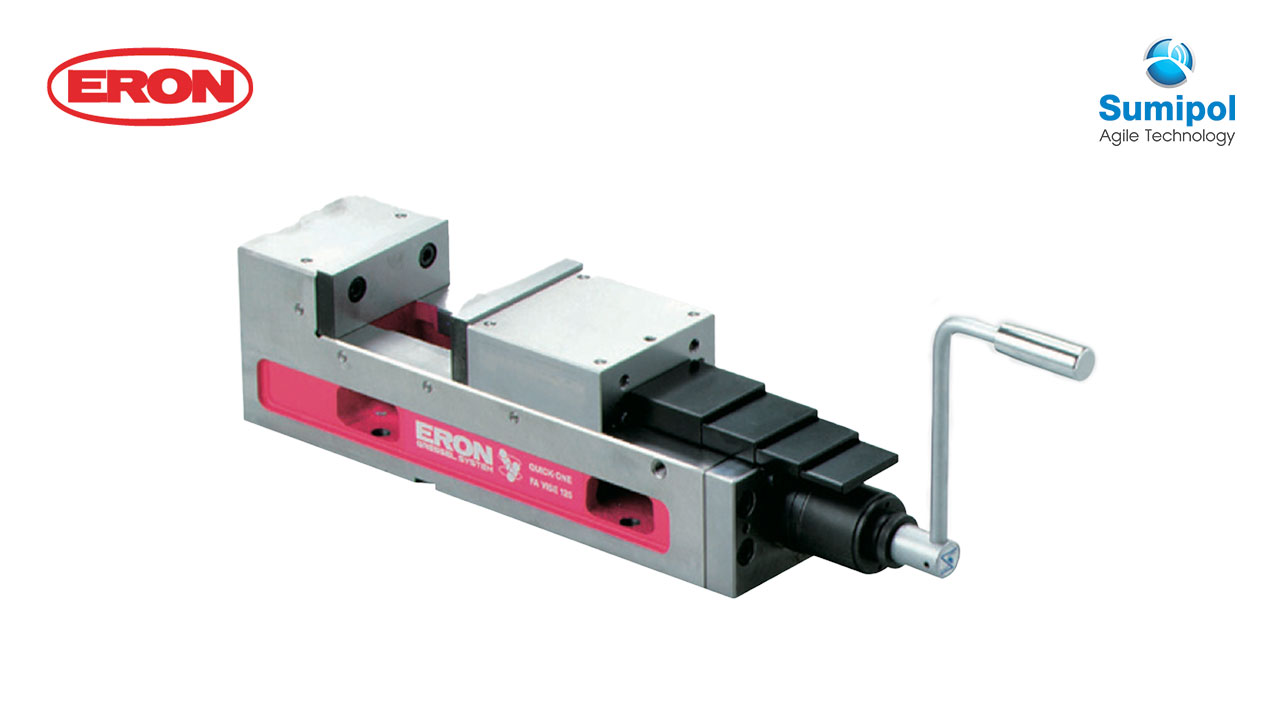

Lock-tight FA Quick One Machine Vises

  • สามารถจับยึดได้อย่างง่ายดายและรวดเร็วด้วยการหมุนเพียงครั้งเดียวโดยใช้กลไกแรงดันเชิงกลที่พัฒนาขึ้นใหม่
  • สามารถตั้งค่าแรงจับยึดได้อย่างง่ายดายเพียงหมุนปุ่มปรับด้วยมือ
  • กลไกได้รับการออกแบบมาโดยเมื่อตั้งค่าแรงจับยึดแล้ว ปากกาจับยึดจะทำงานที่แรงจับยึดเท่าเดิมเท่านั้น ทำให้สามารถทำซ้ำได้อย่างมั่นคง
  • เนื่องจากกลไกแรงดันเชิงกล ผลของการเปลี่ยนแปลงของอุณหภูมิที่มีต่อแรงจับยึดจึงมีน้อย และไม่จำเป็นต้องเปลี่ยนวัสดุสิ้นเปลือง เช่น ซีล
  • ปากจับเลื่อนและชิ้นงานถูกป้องกันไม่ให้ยกขึ้นโดยกลไกป้องกันการลอย
  • ตัวเครื่อง หลักทำจาก เหล็กหล่อเหนียว ป้องกันการโค้งงอและการแตกหักระหว่างการขันให้แน่น
  • พื้นผิวเลื่อนผ่านการอบด้วยความร้อนด้วยเปลวไฟ (HRC45) และทนทานต่อการสึกหรอดีเยี่ยม
  • ความแม่นยำสูงที่เหนือกว่าเกรดมาตรฐาน JIS เดิม
  • ความแม่นยำแบบขนานของผลิตภัณฑ์สเปคที่ตรงกันอยู่ภายใน
  • หากด้ามจับไปขวางโต๊ะเครื่อง ให้ใช้ข้อต่อด้ามจับ
  • (แยกจำหน่าย)
  • ประเภท LTFH สามารถใช้ได้ในทุกสถานการณ์โดยติดเข้ากับแผ่นมุมหรือติดตั้งในแนวตั้งสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน
รายละเอียดอะไหล่

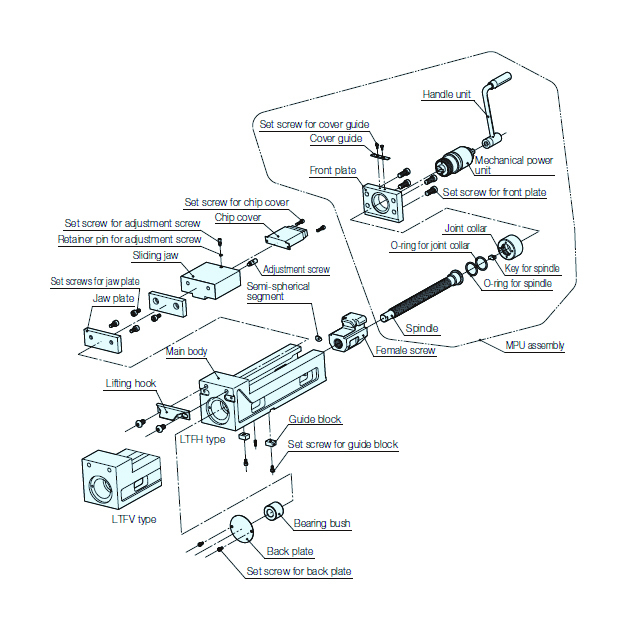

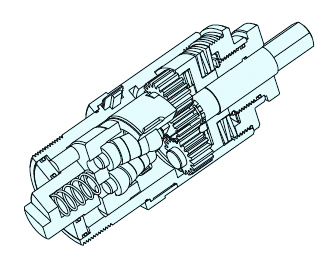

การเขียนแบบมาตราของหน่วยกำลังเครื่องกล

* รูปร่างรอบจุดแทรกของด้ามจับแตกต่างกันใน LTFV-100Q.




เมื่อสั่งสินค้าแบบคู่ขนาน

  • (A และ B จัดอยู่ในระยะ 0.01 ไม่ว่าจะกี่ชิ้นก็ตาม) หากคำต่อท้ายหมายเลขการผลิต (ติดกับกล่องด้านนอกและตัวหลัก) เป็นตัวอักษรเดียวกัน ดังนั้น สินค้าจะขนานกันกี่ชิ้นก็ได้ (สำหรับบล็อคนำมาตรฐาน) ไม่มีค่าใช้จ่ายสำหรับผลิตภัณฑ์แบบขนาน

เมื่อซื้อครั้งแรก

  • สั่งซื้อผลิตภัณฑ์สเปคที่ตรงกัน (ต่อท้าย G) ในการสั่งซื้อให้ระบุความกว้างร่องของเครื่องที่ท่านใช้งาน

หากต้องการสั่งซื้อเพิ่มเติม

  • ติดต่อเราด้วยตัวอักษรต่อท้ายของหมายเลขการผลิต ของปากกาจับที่คุณมี (ประทับตราบนป้ายชื่อ)

ประเภท LTFV / ประเภท LTFH




มาตรฐานความแม่นยำ (ความแม่นยำคงที่)

No. Inspection Points (per 100 mm) Former JIS
Standard
(O Grade)
Nabeya
SPEC
1 ความขนานระหว่าง พื้นผิว ด้านล่างของ ตัวเครื่อง หลักและ ปากจับ เลื่อน 0.015 0.010
2 ความตั้งฉากระหว่างแผ่นกรามและกรามเลื่อน 0.030 0.015
3 ความตั้งฉากระหว่าง T-slot และพื้นผิวแผ่นขากรรไกรของด้านกรามที่อยู่นิ่ง 0.015 0.015
4 ความขนานระหว่าง T-slot และพื้นผิวแผ่นกรามของด้านกรามที่อยู่นิ่ง ใช้กับประเภท LTFV ใช้กับประเภท LTFH 0.015 0.015
5 ความขนานระหว่างพื้นผิวด้านล่างของตัวเครื่องหลักและพื้นผิวแผ่นกรามของด้านกรามที่อยู่นิ่ง 0.015
6 ความขนานระหว่างพื้นผิวด้านบนของบล็อกทดสอบแบบจับยึดและพื้นผิวด้านล่างของตัวเครื่อง 0.020 0.015
7 การยกพื้นผิวด้านบนของบล็อกทดสอบที่ยึดไว้ขึ้น 0.030 0.015

ข้อมูลจำเพาะประเภท LTFV


Type Order No. No. Jaw Width Jaw Depth Jaw Opening Standard Guide Block Width Clamping Force kN Weight (kg)
Q 962282 LTFV100Q 102 45 140 18 25 25.5
Q 952058 LTFV125Q 125 50 200 18 30 35
Q 952059 LTFV150Q 150 60 260 18 40 58
Q 952060 LTFV175Q 175 70 280 18 40 79
QG(Matched Specification) 962283 LTFV100QG 102 45 140 18 25 25.5
QG(Matched Specification) 952064 LTFV125QG 125 50 200 18 30 35
QG(Matched Specification) 952065 LTFV150QG 150 60 260 18 40 58
QG(Matched Specification) 952066 LTFV175QG 175 70 280 18 40 79




ข้อมูลจำเพาะประเภท LTFH


Type Order No. No. Jaw Width Jaw Depth Jaw Opening Standard Guide Block Width Clamping Force kN Weight (kg)
Q 952061 LTFH125Q 125 50 200 18 30 35
Q 952062 LTFH150Q 150 60 260 18 40 58
Q 952063 LTFH175Q 175 70 280 18 40 79
QG(Matched Specification) 952067 LTFH125QG 125 50 200 18 30 35
QG(Matched Specification) 952068 LTFH150QG 150 60 260 18 40 58
QG(Matched Specification) 952069 LTFH175QG 175 70 280 18 40 79




ข้อต่อด้ามจับ – ข้อมูลจำเพาะ


Effective Length
LTQ-80HJ 80
LTQ-200HJ 200
