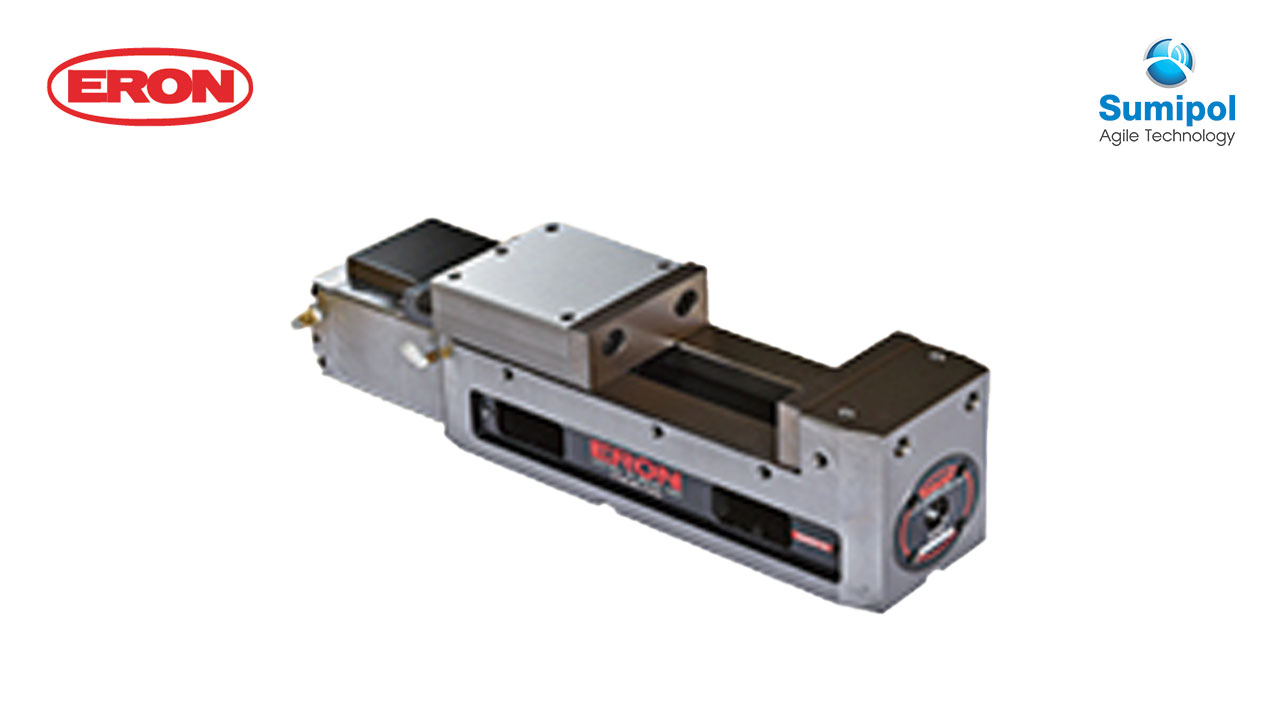

Loctite Air Machine Vice

  • นี่คือเครื่องรองเครื่องจักรที่ขับเคลื่อนด้วยลมแบบออกฤทธิ์ทางเดียวซึ่งเข้ากันได้กับระบบอัตโนมัติ
  • สามารถรับแรงจับยึดได้ 10 kN โดยมีแรงดันอากาศจ่าย 0.7 MPa
  • ฝาครอบชิปป้องกันปัญหาที่เกิดจากชิป
  • ด้ามจับควบคุมจากด้านกรามคงที่ ปากจับตายตัวอยู่ใกล้กับผู้ปฏิบัติงาน ดังนั้นระยะห่างในการติดและถอดชิ้นงานจึงสั้น ทำให้เวลาในการติดตั้งสั้นลง และลดภาระของผู้ปฏิบัติงาน
  • กระบวนการจับยึดที่จำเป็นสำหรับการติดและถอดชิ้นงานสามารถรวมเข้าด้วยกันได้ และเมื่อรวมกับการเคลื่อนย้ายหุ่นยนต์ การเคลื่อนย้ายไปยังกระบวนการจับยึดก็สามารถเป็นไปโดยอัตโนมัติ

ขั้นตอนการปฏิบัติงาน


  1. กรามเลื่อนจะถูกย้ายไปยังตำแหน่งของชิ้นงานโดยใช้มือจับ จังหวะการหนีบเมื่อจ่ายแรงดันอากาศคือ 3 มม. ดังนั้นช่องว่างระหว่างชิ้นงานและกรามเลื่อนจะต้องอยู่ภายใน 1-2 มม.
  2. ชิ้นงานจะถูกจับยึดโดยจ่ายแรงดันอากาศ

Model No. Jaw Width Jaw Depth Jaw Opening Size of Guide Block Clamping Force kN Weight kg
LTAIR100 102 45 138 14 10 26
