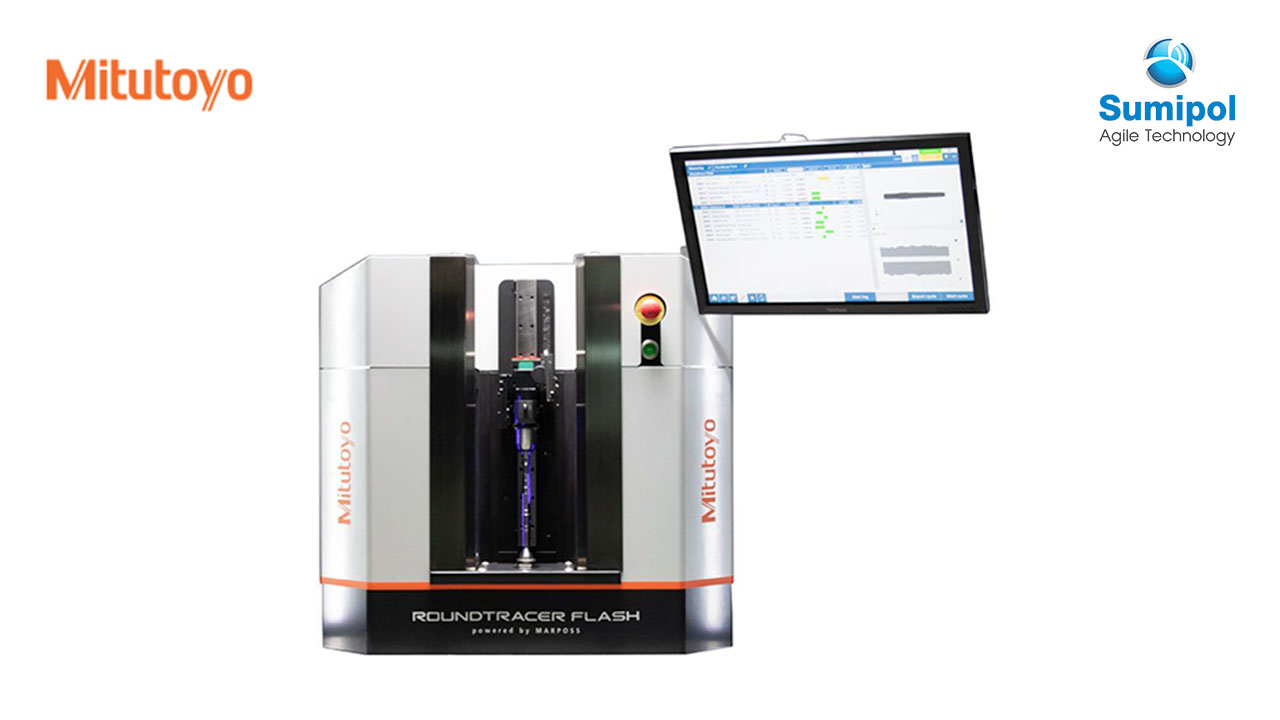

ROUNDTRACER FLASH – Flexible Optical Measuring System

Roundtracer Flashสามารถวัดชิ้นส่วนที่มีความยาวสูงสุด 300 มม. โดยไม่ต้องเลื่อนเซ็นเซอร์หรือตัวชิ้นส่วนเป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการควบคุมคุณภาพที่แม่นยำ ในห้องปฏิบัติการตลอดจนไลน์การผลิต



เทคโนโลยีการวัดด้วยแสงรูปแบบใหม่ จาก Mitotoyo

Roundtracer Flash เป็นเครื่องวัดแบบ Optical เทคโนโลยีการวัดด้วยแสง ประมวลผลภาพสองมิติ (2D) แบบ Side-by-Side ซึ่งหมายความว่ารูปภาพที่ได้รับจากเซ็นเซอร์ต่างๆ จะถูกรวมเข้าด้วยกันอย่างสมบูรณ์แบบ เป็นภาพต่อเนื่องภาพเดียว ไม่มีช่องว่างที่ขอบภาพ

ทำให้ Roundtracer Flash สามารถวัดชิ้นส่วนที่มีความยาวสูงสุด 300 มม. โดยไม่ต้องเลื่อนเซ็นเซอร์หรือตัวชิ้นส่วน



การผสมผสานที่ลงตัวระหว่างความแม่นยำและรอบการวัดแบบ “Flash”

การประมวลผลภาพสองมิติ (2D) สร้างมาตรฐานใหม่ในอุตสาหกรรมการวัด โดยให้ข้อได้เปรียบที่สำคัญดังนี้ :

  • High Speed – ความเร็วในการวัดที่ไม่มีใครเทียบได้ เนื่องจากไม่ต้องมีการเคลื่อนที่ของแกน Z เพื่อทำการวัด
  • ความสม่ำเสมอของรูปภาพ – ได้ทั้งภาพพื้นผิวและรูปทรงของชิ้นส่วนที่ซับซ้อน มาในรูปเดียวกัน
  • Axial Run-out – 2D Image Frame ช่วยให้สามารถจับภาพพื้นผิวทั้งหมดในแต่ละมุมแบบไดนามิก ขณะหมุนชิ้นส่วน
  • Thru-holes Measurement – การรับภาพและการดำเนินการวัดใช้เวลาเพียงไม่ถึงเสี้ยววินาที

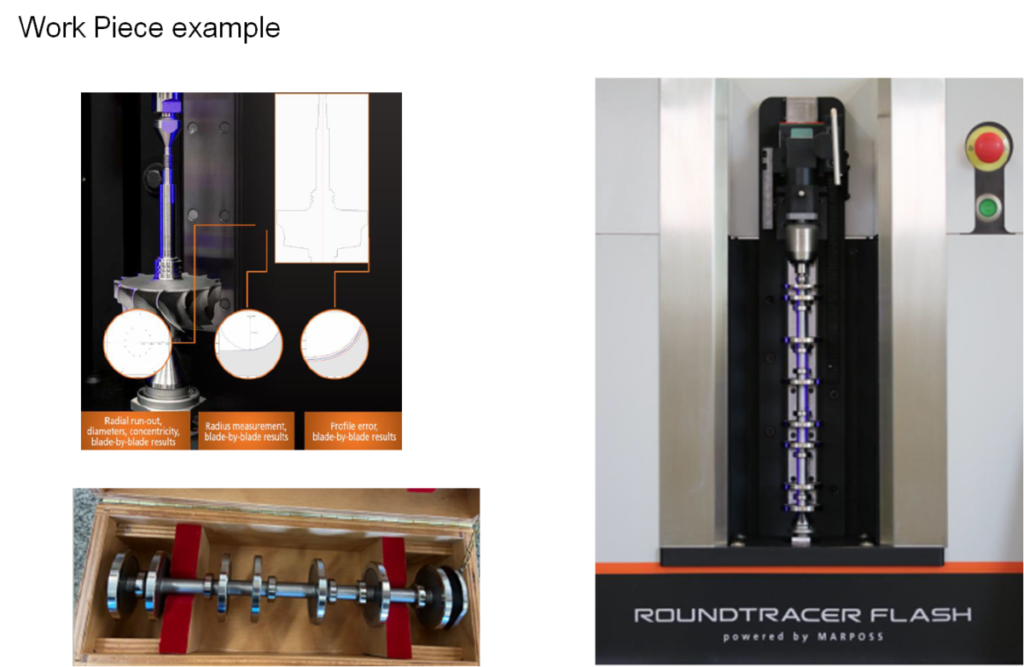

ใช้ในการควบคุมคุณภาพตัวยึด

สามารถวัดสกรู (Screws) หมุด (Pins) หรือหมุดย้ำ (Rivets) ได้อย่างง่ายดายและรวดเร็ว ด้วย Roundtracer Flash
measurement toolkit ประกอบด้วยการวิเคราะห์เกลียว : เส้นผ่านศูนย์กลางสูงสุดและต่ำสุด เส้นผ่านศูนย์กลางของระยะพิทช์ ค่าพิทช์ มุมเกลียว ความเป็นเส้นตรงของเกลียว ผลรวมความยาวเกลียว

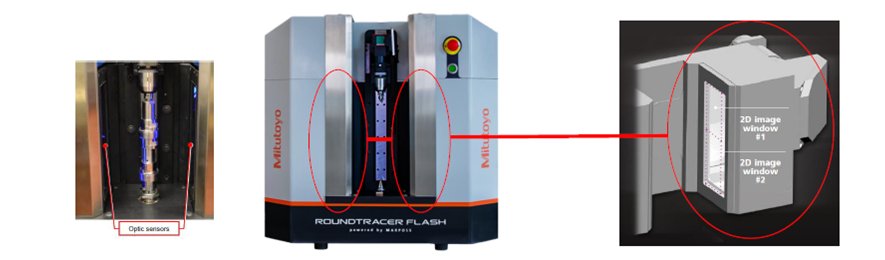

  • ประมวลผลภาพสองมิติ (2D)
    Area image sensors ที่ล้ำสมัย สามารถตรวจสอบชิ้นส่วนที่มีความแม่นยำระดับไมโครเมตริกได้หลายแบบด้วยความเร็วที่ไม่เคยมีมาก่อน



  • ความเร็วในการวัดที่ไม่มีใครเทียบได้
    เมื่อ Roundtracer Flash ไม่มีการเคลื่อนที่ในแกน Z ในการรับภาพชิ้นส่วนทั้งหมด จึงดำเนินการวัดได้เกือบจะในทันที ดังนั้นรอบเวลาในการวัดจึงรวดเร็วอย่างน่าทึ่ง สามารถทำการวัดแบบคงที่ 100 ครั้ง ในเวลาเพียง 2 วินาที!
  • Static & Dynamic Mode
    การวิเคราะห์มิติ ตำแหน่ง และรูปแบบ สามารถทำได้ในโหมด Static หรือ Dynamic เพื่อความยืดหยุ่นในการวัดสูงสุด

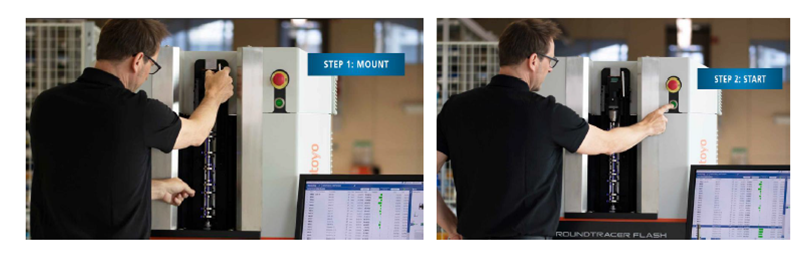

  • รอบการวัดที่รวดเร็วอย่างน่าทึ่ง
    ไม่เสียเวลาในการจับยึดชิ้นงาน เพียง 2 ขั้นตอน คือ วางชิ้นงานแล้วกดปุ่มเริ่มเพื่อทำการวัด

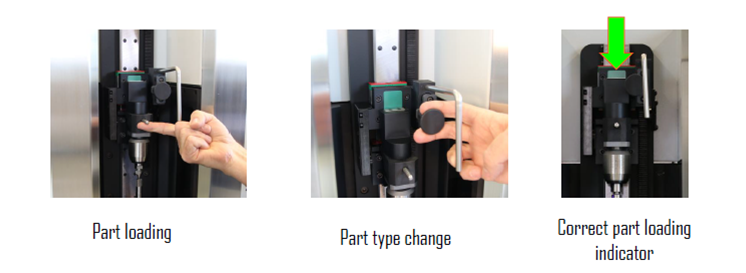

  • ใส่ชิ้นส่วนได้ง่าย

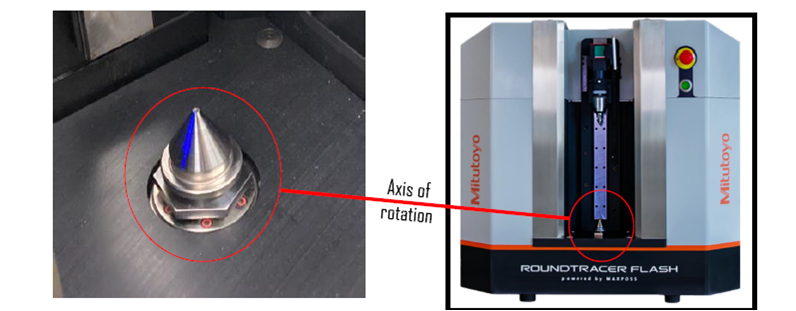

    เปิดพื้นที่ใส่ชิ้นงานได้ง่ายโดยไม่มีสิ่งกีดขวาง และระบบ tailstock ที่พอดีกับชิ้นส่วน เพื่อให้จับยึดชิ้นส่วนได้ง่าย เพียงใส่ชิ้นงานเข้าไปแล้วเริ่มการวัดได้ทันที

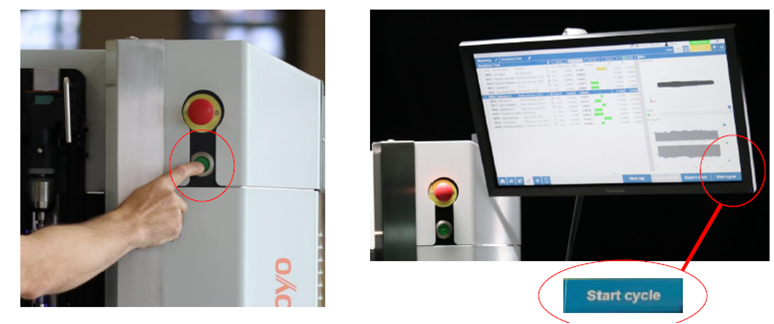

  • ทำการวัดด้วยการกดปุ่มเดียว
    สามารถเริ่มต้นทำการวัดได้อย่างง่ายดาย ด้วยการกดเพียงปุ่มเดียวบน Roundtracer Flash หรือโดยไอคอนบนหน้าจอสัมผัส



  • Graphical User Interface
    ไอคอน เมนูต่างๆ และจอภาพแบบ Touchscreen ช่วยให้ผู้ใช้ใช้งานได้ง่าย มาพร้อมขายึดจอภาพมาตรฐาน (Monitor Arm) ให้ความยืดหยุ่นและอิสระในการใช้งานมากขึ้น



  • ความสามารถในการใช้งานที่เหนือกว่า
    ใช้งานง่าย ลดค่าใช้จ่ายในการฝึกอบรม ด้วยส่วนเสริมที่ช่วยให้งานง่าย เช่น การตีความผลการวัดอย่างงาย ภาพรายละเอียดของชิ้นส่วน  และการตั้งค่ากราฟิก ทุกคนสามารถใช้งานและกำหนดค่าการวัดใหม่บน Roundtracer Flash ได้ง่าย



  • ความทนทาน
    เซ็นเซอร์แบบ Fixed position ช่วยไม่มีความเค้นทางกลจากการเคลื่อนที่ในแนวตั้งของเซ็นเซอร์หรือชิ้นส่วน จึงให้ประสิทธิภาพการวัดที่เสถียรกว่าล้านรอบการวัด และต้องการการบำรุงรักษาเพียงเล็กน้อย



  • ช่องต่อ USB
    มีช่องต่อ USB 7 ช่อง สำหรับการเชื่อมต่อกับเครื่องพิมพ์ เครื่องอ่านโค้ด และอุปกรณ์ภายนอกอื่นๆ

Roundtracer Flash ให้การควบคุมคุณภาพที่แม่นยำทั้งในห้องปฏิบัติการและในไลน์การผลิต เหมาะอย่างยิ่งสำหรับการใช้งานด้านยานยนต์ อิเล็กทรอนิกส์ การแพทย์ การบินและอวกาศ

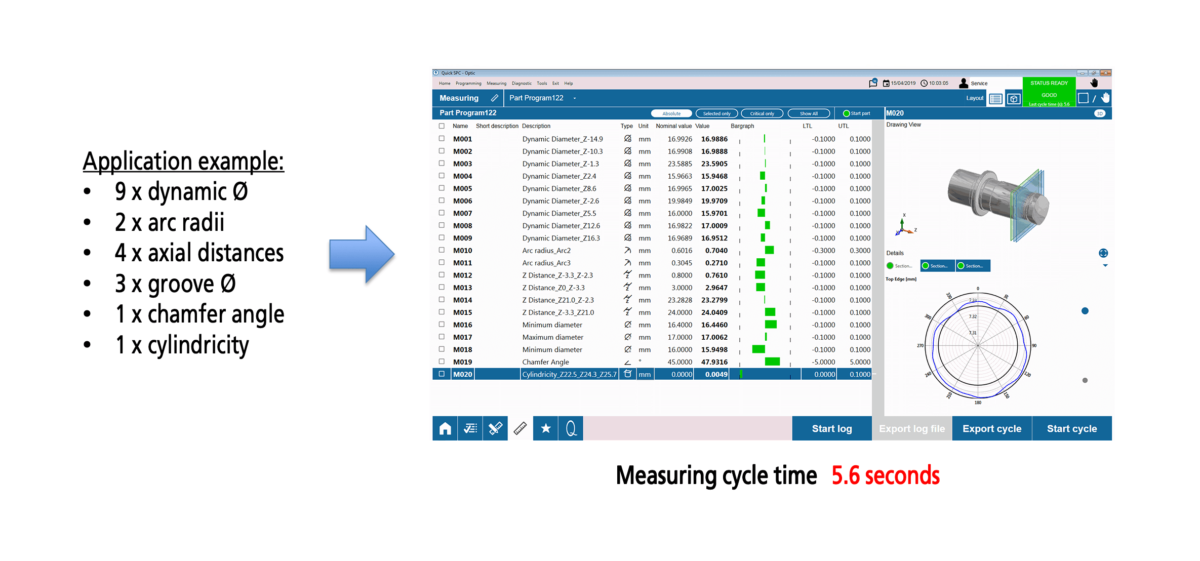

VIEW EXAMPLE CLICK

MEASURING APPLICATIONS

  • Cylindricity
  • Coaxiality
  • Straightness
  • Roundness
  • Flatness
  • Symmetry
  • Parallelism
  • Perpendicularity
  • Thread inspection
  • Diameter
  • Length
  • Radius
  • Chamfer
  • Angle
  • Radial run-out
  • Axial run-out
  • Concentricity






TARGET APPLICATIONS

  • Screws
  • Valve bodies components
  • Small cam shafts
  • Transmission shafts
  • Electric motor shafts
  • EV rotors
  • Turbochargers
  • Connectors
  • Fasteners
  • CV joints
