Mitutoyo

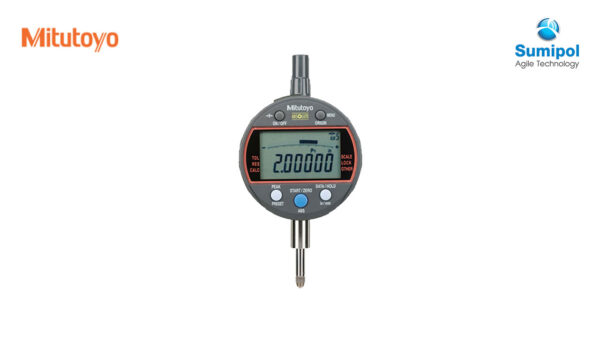

Digimatic Indicator ID-C Calculation Type

Calculation Type ดิจิทัลอินดิเคเตอร์ที่ตอบโจทย์การใช้งานของผู้วัดมากที่สุด โดยเฉพาะการนำไปประยุกต์ใช้งานร่วมกับฟิกเจอร์เพื่อการวัดงานหลายมิติ เช่น ขนาดของร่องลึก รัศมีภายนอก รัศมีภายใน และความโค้งของชิ้นงาน มาพร้อมฟังก์ชั่นการคำนวณค่าสูงสุด (Max), ค่าต่ำสุด (Min) และค่าการเยื้องศูนย์ (Runout) ของชิ้นงานได้อย่างมีประสิทธิภาพ

คุณสมบัติใหม่ของ Digimatic Indicator แบบ Calculation  มีทั้ง Key-Lock และ Parameter-Lock เพื่อป้องกันการเปลี่ยนการตั้งค่าโดยไม่ได้ตั้งใจระหว่างการใช้งาน

  • Absolute Digimatic indicator ทำการคำนวณโดยใช้สูตร Ax+B+Cx-1 (สมมติว่ามีการเคลื่อนที่ของ Spindle เป็น x) ในขณะที่สามารถตั้งค่าสัมประสิทธิ์ A, B และ C ตามวัตถุประสงค์ของการวัดหรือหรือขนาดของฟิกเจอร์ (Fixtures) ช่วยให้สามารถอ่านการวัดได้โดยตรงไม่ต้องแปลงค่าอีกครั้ง
  • Parameter Setting Software ที่ทำให้ง่ายต่อการตั้งค่าพารามิเตอร์ทั้งหมด สามารถกำหนดและอัปโหลดค่าสัมประสิทธิ์ที่เหมาะสมสำหรับการคำนวณ (อุปกรณ์เสริม)
  • ความถี่ในการวัดที่รวดเร็ว ช่วยให้สามารถเพิ่มจำนวนการอ่านจาก 10 เป็น 50 ต่อวินาที ทำให้สามารถวัด TIR และ MAX/MIN ได้แม่นยำยิ่งขึ้น

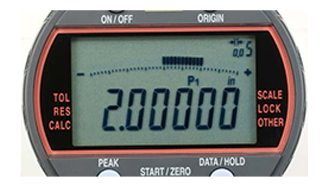

  • แถบอนาล็อกที่อ่านค่าง่าย เมื่อสแกนหาค่า Max, Min และ TIR Values.

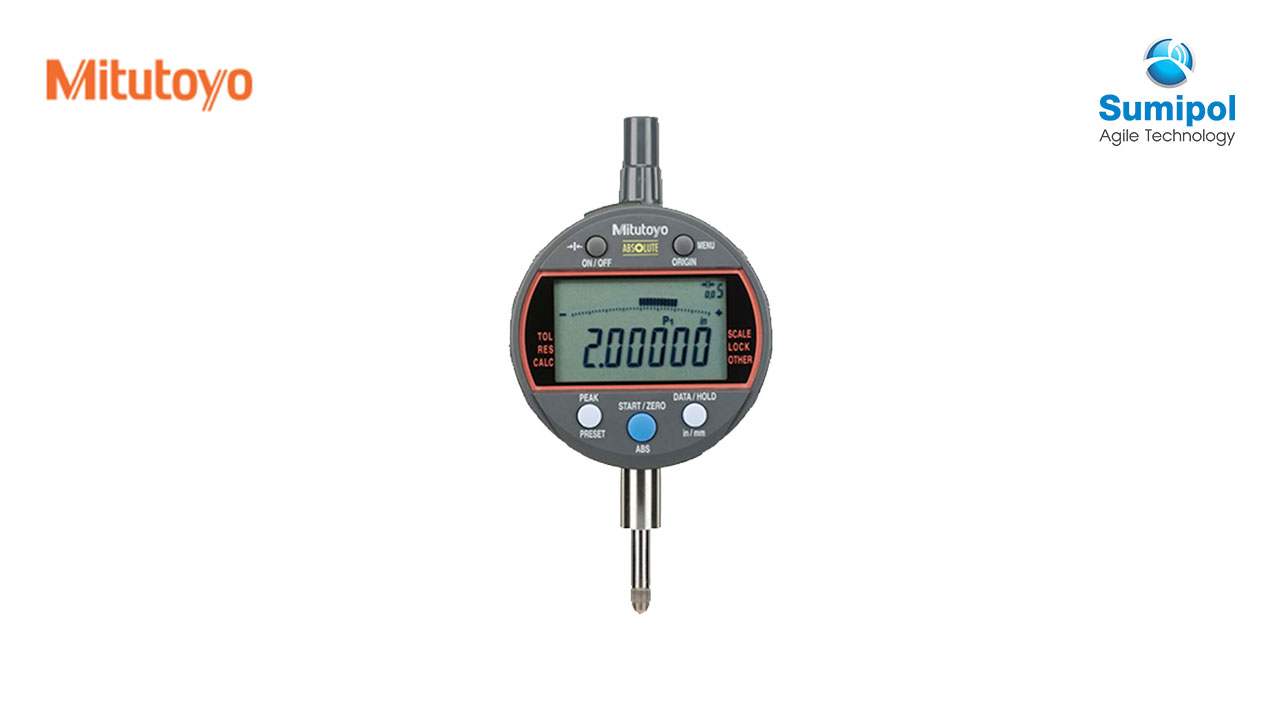

Digimatic Indicator ID-C Calculation Type

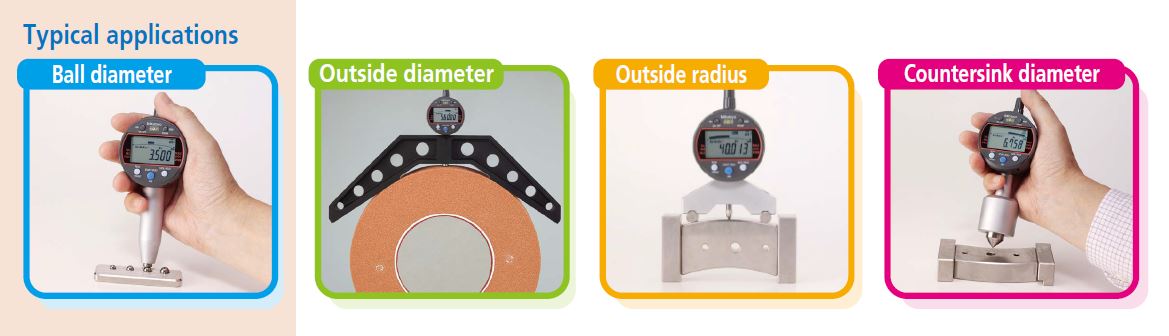

ตัวอย่างการใช้งาน

Digimatic Indicator ID-C Calculation Type

Technical Data
Resolution: 12 Steps .00005/.0001/.0005” 0.001/0.01mm
Display: LCD
Length standard: ABSOLUTE electrostatic capacitance-typelinear encoder
Max. response speed: Unlimited
Measuring force: Refer to the list of specifications
Battery: CR2032 (1 pc.), 05SAA217
Battery life: Approx. 12 months under normal use
IP Rating: Equivalent to IP-42*1
*1 A protection class indication (IP=lnternational Protection) is based on the IEC 60529 /DIN40050 part 1/JIS D0207, C0920. The level indicated is valid only if the output connector cap is installed.
