Mitutoyo

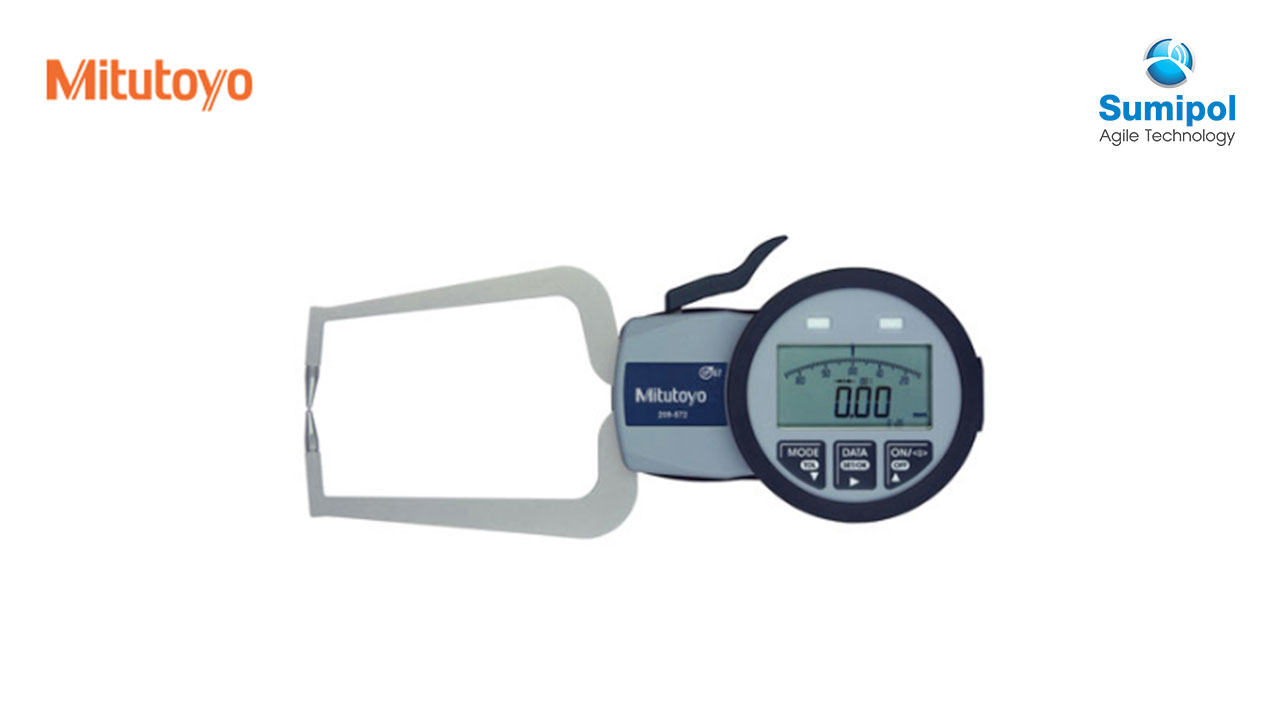

Digimatic Caliper Gages – External Tube Thickness

Series 209
  • Versatile OD measuring gages เกจวัดอเนกประสงค์ สำหรับวัดความหนาร่อง ความหนาของท่อ และการวัดขนาดชิ้นงานที่ยากต่อการเข้าถึง
  • Digimatic Caliper Gages ให้การอ่าน LCD ที่ปราศจากข้อผิดพลาด (error-free)  ตลอดจน Data output สำหรับ SPC analysis.
Download Catalogue
หมวดหมู่: ,

Digimatic Caliper Gages series 209- ประเภทการวัดความหนาของ สายยาง ภายนอก

การทำงาน

  •  ค่าศูนย์, ค่าที่ตั้งล่วงหน้า, ปิดเครื่องอัตโนมัติ, การแปลงนิ้ว/เมตริก,
  • การเก็บข้อมูล, การเก็บข้อมูลสูงสุด/ต่ำสุด, เอาต์พุตข้อมูล
    * หน้าสัมผัสประเภท 3, 4 ไม่มีสูงสุด นาที การถือครองคุณค่า

อุปกรณ์เสริม

  • KPL1961-09 :อะแดปเตอร์ SPC
  • 937387 :สายเคเบิลดิจิทัล (1 ม.)
  • 965013 : สายเคเบิลดิจิทัล (2 ม.)
  • KPL8004-50 :ที่วางขาตั้ง

ข้อมูลทางเทคนิค

  • ข้อมูลทางเทคนิค
  • ความละเอียด: .001”, .0005” หรือ .0002”
  • 0.01 มม. 0.02 มม. หรือ 0.005 มม
  • จอแสดงผล: อนาล็อก / ดิจิตอล
  • แหล่งจ่าย : แบตเตอรี่ AAA (2 ก้อน)
  • อายุการใช้งานแบตเตอรี่: ประมาณ. 350 ชม
  • แรงวัด: 0.8 – 1.7N
  • ระดับการป้องกันฝุ่น/น้ำ: IP67
  • มีใบรับรองการตรวจสอบให้ด้วย

Inch/Metric

Range Order No. Resolution Accuracy Max.
Measuring
Depth L		 Type of Measuring
Contact/type of set up		 Measuring
Contact
Length Hb		 Measuring
Contact
Length Hf		 Mass
0-.39in
0-10mm		 209-570 .0002in
0.0005mm		 .0008in
0.05mm		 1.37in
35mm		 Ball .059in/ 1.5mm dia. Both/ A .75in
19.1mm		 .73in
18.6mm		 240g
0-.39in
0-10mm		 209-571 .0002in
0.005mm		 .0004in
0.01mm		 1.37in
35mm		 Desc .24in/ 6mm dia. Both / C .85in
21.7mm		 .58in
14.8mm		 175g
0-.78in
0-20mm		 209-572 .0005in
0.01mm		 .001in
0.02mm		 3.2in
85mm		 Ball .059in/ 1.5mm dia. Both/ A .97in
24.7mm		 .97in
24.6mm		 280g
0-.78in
0-20mm		 209-573 .0005in
0.01mm		 .001in
0.02mm		 3.2in
80mm		 Ball .059in/ 1.5mm dia. Both/ B .97in
24.7mm		 .10in
2.5mm		 270g
0-1.18in
0-30mm		 209-913 .001in
0.02mm		 .002in
0.04mm		 4.5in
114mm		 Ball .12in/ 3mm dia. Both / A 1.17in
30mm		 1.17in
30mm		 430g
0-1.18in
0-30mm		 209-914 .001in
0.02mm		 .002in
0.04mm		 4.58in
116mm		 Ball .12in/ 3mm dia. Both / B 1.17in
30mm		 .16in
4mm		 410g
0-1.18in
0-30mm		 209-915 .001in
0.02mm		 .002in
0.04mm		 4.56in
116mm		 Disc 1.97in/ 50mm dia. Both / D 1.42in
36mm		 .94in
24mm		 430g
0-1.97in
0-50mm		 209-918 .001in
0.02mm		 .002in
0.04mm		 6.57in
167mm		 Ball .12in/ 3mm dia. Both / A 1.17in
30mm		 1.17in
30mm		 490g
0-1.97in
0-50mm		 209-919 .001in
0.02mm		 .0024in
0.06mm		 6.57in
167mm		 Ball .12in/ 3mm dia. Both / B 1.17in
30mm		 .18in
4.6mm		 460g
0-1.97in
0-50mm		 209-920 .001in
0.02mm		 .003in
0.08mm		 6.57in
167mm		 Desc 1.97in/ 50mm dia. Both / D 1.42in
36mm		 .94in
24mm		 500g
