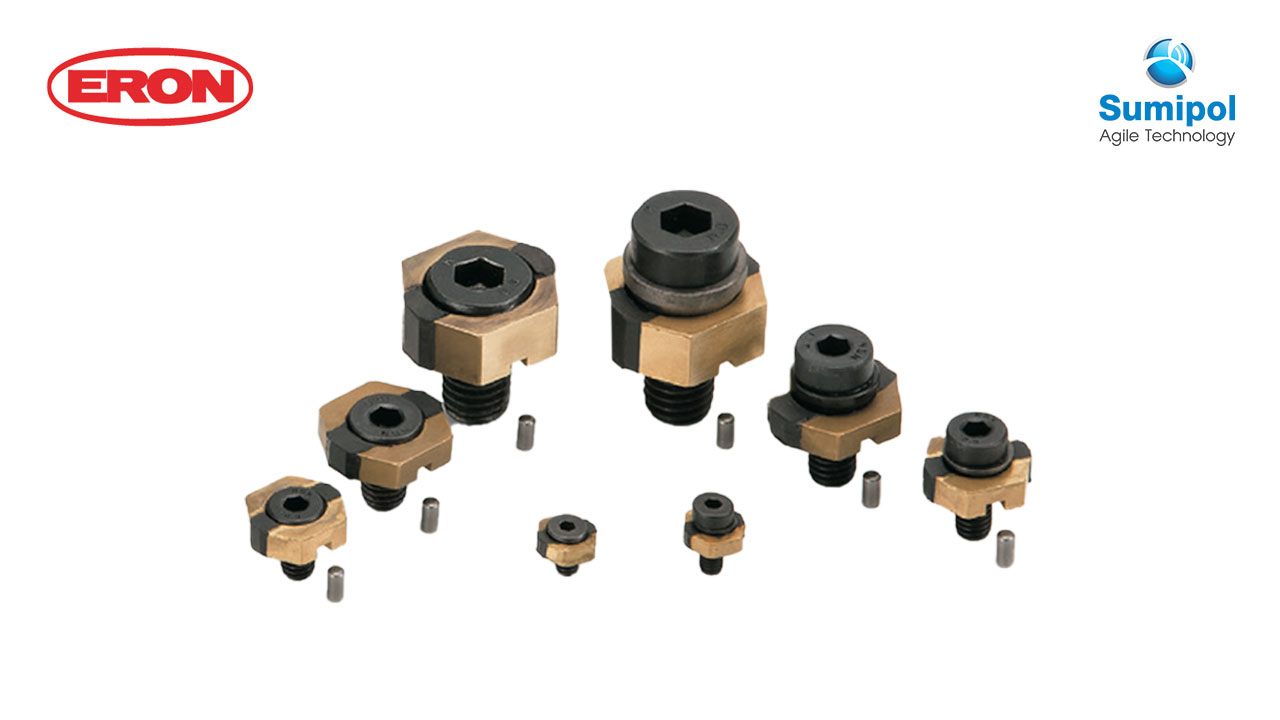

ประเภทด้านเดียว
ประเภทสองด้าน

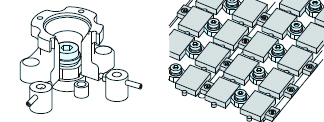

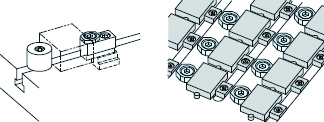

วิธีการใช้งาน
- ส่วนที่เป็นยางของตัวเครื่องขยายออกได้โดยการขันโบลท์จับยึดให้แน่นโดยใช้กุญแจอัลเลนแล้วจับยึดชิ้นงานบนชิ้นส่วนโลหะ เมื่อคลายแคลมป์ มันจะกลับคืนสู่ขนาดเดิมเนื่องจากการอัดตัวของยาง
ประเภทด้านเดียว / ประเภทสองด้าน

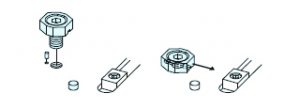

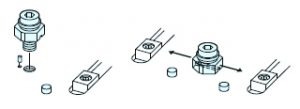

- กำหนดตำแหน่งที่จะจับยึดชิ้นงานโดยอ้างอิงขนาดการติดตั้งโดยคำนึงถึงความแปรผันของขนาดชิ้นงาน สามารถกำหนดตำแหน่งสำหรับทิศทางการจับยึดได้โดยใช้หมุดกำหนดตำแหน่งที่ให้มาด้วย คุณสามารถยึดชิ้นงานในแนวตั้งได้ (LWC-04 ไม่สามารถ)
ประเภทด้านเดียว / ประเภทสองด้าน
ชิ้นส่วน
ประเภทด้านเดียว / ประเภทสองด้าน
| ชิ้นส่วน | |
| 1 | ตัวเครื่อง หลัก (ชิ้นส่วนโลหะ) |
| 2 | ตัวเครื่อง หลัก (ส่วน ยาง) |
| 3 | สลักเกลียวยึด |
| 4 | ตัวเครื่อง หลัก (ชิ้นส่วนโลหะ) |
| 5 | หมุดตอก φ3 |
ขนาดการติดตั้ง
- ประเภทด้านเดียว
| No. | a (Coarse Thread) | b | c | d |
| LWC04 | M4 × 0.7 | – | 4.7 – 4.9 | – |
| LWC06 | M6 × 1.0 | φ 3H7 depth 4.5 ± 0.2 | 7.9 – 8.2 | 6 |
| LWC08 | M8 × 1.25 | φ 3H7 depth 4.5 ± 0.2 | 10.1 – 10.7 | 8 |
| LWC12 | M12 × 1.75 | φ 3H7 depth 4.5 ± 0.2 | 12.4 – 13.2 | 10 |
- ประเภทสองด้าน
| No. | a (Coarse Thread) |
b | c | d | Maximum Difference Between Left and Right |
| LWCD04 | M4 × 0.7 | – | 4.7 – 4.9 | – | 0.2 |
| LWCD06 | M6 × 1.0 | φ 3H7 depth 4.5 ± 0.2 | 7.9 – 8.2 | 6 | 0.3 |
| LWCD08 | M8 × 1.25 | φ 3H7 depth 4.5 ± 0.2 | 10.1 – 10.7 | 8 | 0.6 |
| LWCD12 | M12 × 1.75 | φ 3H7 depth 4.5 ± 0.2 | 12.4 – 13.2 | 10 | 0.8 |
ข้อควรระวัง
- ใน ผลิตภัณฑ์ นี้ ใช้ NBR (ยางสังเคราะห์) และ กาว ในตัวเครื่อง อย่าใช้ตัวทำละลาย เช่น ทินเนอร์สี น้ำมันตัดกลึงที่มีคลอรีน หรือน้ำมันตัดกลึงที่มีความเป็นด่างสูง เนื่องจากอาจทำให้ยางในตัวเครื่องเสียหายได้
อย่าเปิดให้กว้างกว่าช่องที่ระบุ การกระทำดังกล่าวอาจทำให้ยางแตกได้
